■概述：

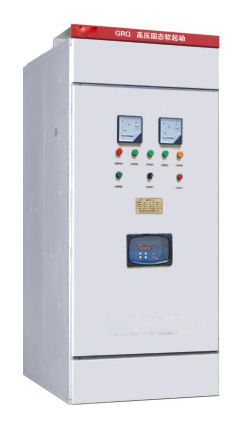

YGRQ系列高压电机固态软起动器是用来起动（6000v-10000v）高压交流异步或同步电机的软起动设备，它是在高压电机定子绕组与电源之间接入三相反并联晶闸管组件及电子控制设备。当电机起动时，按一定的规律（如恒流或电压斜坡）控制晶闸管的导通角，并连续改变电机定子绕组的输入电压直至全压，起动完毕后，旁路接触器吸合。另外，YGRQ系列高压电机固态软起动器还具有“软停车”功能，软停车时，电机定子绕组电压将平滑降低，由此，可避免驱动突然停滞，这对水泵驱动（可以避免水锤作用）或输送带传动很有用。YGRQ系列高压电机固态软起动器可广泛用于钢铁，化工，冶金，建材，煤矿等领域。 |
|
|
■性能特点：
1、适用电机及功率范围广，可以与6KV-10KV/20000KW以内的电机配套适用；
2、具备软启动和软停车功能，全面保证系统的安全起停；
3、带LCD显示器，可设置电机的启动方式、启动时间等参数；
4、支持PROFIBUS或MODBUS协议通过接口RS485实现；
5、体积小，智能化程度高。 |
|
|
■技术参数：
|
型号 |
标称电压（KV） |
标称电流（A） |
输出功率（KW） |
尺寸W×H×D（mm） |
|
YGRQ-500/6 |
6 |
60 |
≤500 |
1000×2300×1300 |
|
YGRQ-1000/6 |
6 |
110 |
500-1000 |
1000×2300×1300 |
|
YGRQ-2000/6 |
6 |
320 |
1000-2000 |
1000×2300×1300 |
|
YGRQ-5000/6 |
6 |
600 |
2000-5000 |
1000×2300×1300 |
|
YGRQ-8000/6 |
6 |
1000 |
5000-8000 |
1000×2300×1300 |
|
YGRQ-500/10 |
10 |
60 |
≤500 |
1000×2300×1300 |
|
YGRQ-1000/10 |
10 |
80 |
500-1000 |
1000×2300×1300 |
|
YGRQ-1500/10 |
10 |
110 |
1000-1500 |
1000×2300×1300 |
|
YGRQ-2000/10 |
10 |
150 |
1500-2000 |
1300×2300×1300 |
|
YGRQ-3000/10 |
10 |
200 |
2000-3000 |
1300×2300×1300 |
|
YGRQ-5000/10 |
10 |
360 |
3000-5000 |
1300×2300×1300 |
|
YGRQ-8000/10 |
10 |
800 |
5000-8000 |
1300×2300×1700 |
|
YGRQ-10000/10 |
10 |
1000 |
8000-10000 |
1300×2300×1700 |
|
YGRQ-15000/10 |
10 |
1500 |
10000-15000 |
1300×2300×1700 |
|
